末端产品组合式空气处理机组应用介绍 （中央空调温控器）

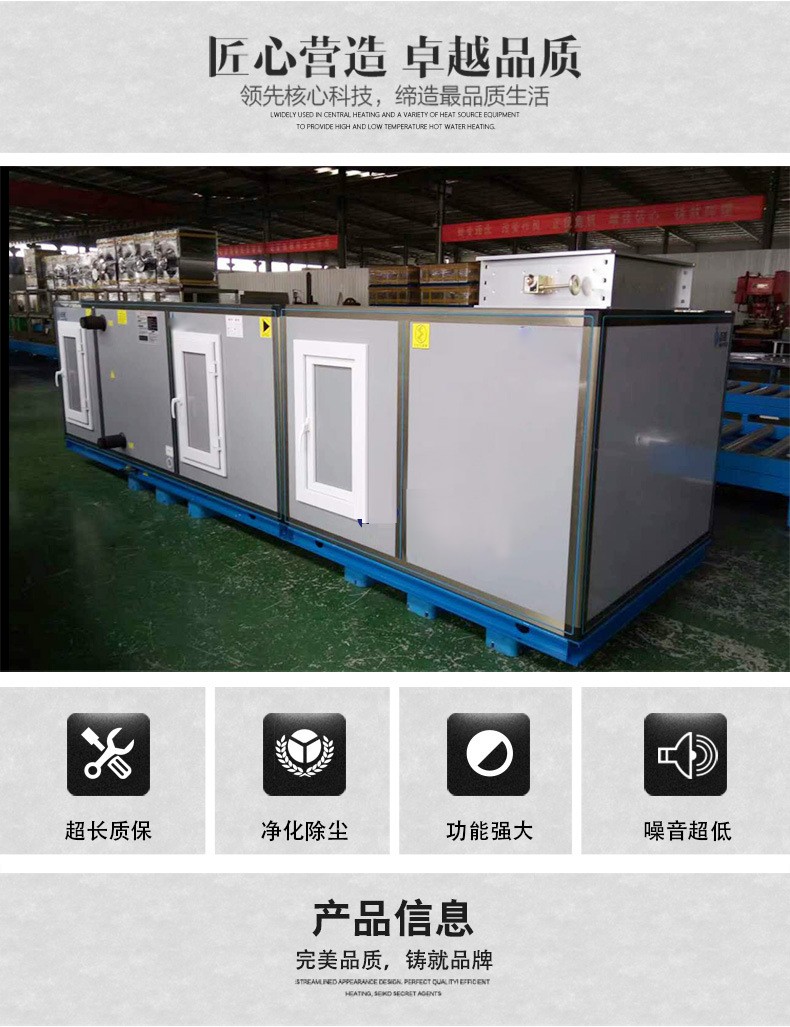

组合式空气处理机组：是一种以水为冷媒，以水或蒸汽为热媒，以功能段为组合单元的中央空调设备，能完成空气的混合、过滤、净化、杀菌、输送、冷却、加热、去湿、加湿、消声等功能。

组合式空调机组广泛应用于电子仪表、精密机械制造、纺织、化纤、卷烟、制药、医疗、食品、化妆品、火电站、核电站、轻化工、宾馆、展览馆、办公楼、仓库、商场、娱乐场所、洁净室、医院、实验室、学校、图书馆、会议室、食堂、餐厅、计算机房等行业和场所。

组合式空气处理机组的功能段：

混合段：

采用齿轮对开式调节阀，风阀调节灵活。其流线型铝合金叶片可有效抑制涡流噪声，减少空气阻力损失。风阀可选择手动或电动风阀。机组预留足够的混合空间，使新风与回风混合充分、均匀。

过滤段：

本功能段既可提供常用舒适空调洁净度要求的过滤段，也可提供高洁净度级别要求的过滤段。包括了初效、中效、亚高效、高效过滤。

在标准配置之外亦可提供过滤器压差计和压差开关，压差开关可以控制压差报警器，实现过滤器压差报警。

初效过滤器：

滤尘粒径≥5.0μm,有折叠板式和袋式两种初效过滤器。板式过滤器的滤料为针刺微孔纤维。袋式过滤器的滤料为熔喷无纺布，可反复清洗使用。过滤效率G3(80%至90%计重法) 。

中效过滤器：

滤尘粒径≥1.0μm，板式过滤器的滤料为玻璃纤维，袋式过滤器为熔喷无纺布，阻力小。这种过滤器适用于舒适空调系统循环，也可作为预过滤器，能有效地延长高效过滤器的使用寿命。

亚高效过滤器：

滤尘粒径≥0.5μm，滤料为玻璃纤维，隔离物为铝合金等，框架为铝合金或不锈钢，密封材料为自熄性材料，已广泛用于医院和过滤细菌的洁净房。

加湿段：

根据用户的不同使用要求配置不同型式的加湿器，主要的加湿型式包括：

电极式加湿器、干蒸汽加湿器 、高压喷雾加湿器 、湿膜加湿器等，以上加湿型式均可实现洁净加湿，前两种为等温加湿，后两种为等焓加湿。

电加热段：

电加热装置采用低温带网眼的不锈钢管螺旋翅片加热元件，感温头及电控柜等元件组成。电加热元件固定在结实框架上。如选用电加热、电控柜由客户自行安装。

风机段：

风机的传动形式主要采用外转子直接传动和皮带传动两种形式，风机和电机底座及风机出风口采用橡胶及防剪切弹簧减振器和帆布软接等措施降低振动和噪音。

加热段：

用于空气的加热，热源可以是不同温度或压力的热水、蒸汽，或采用电加热管加热，可根据用户要求设计；当采用风冷热泵机组供热水时，一般是直接利用表冷段的盘管供热，称为表冷加热段；

挡水段：

用于阻挡和分离气流中的水滴；表冷段、高压喷雾加湿器、喷淋段等均必须配置挡水段。

消声段：

一般采用阻性形消声器，段体内根据不同使用要求装设不同规格数量的片式消声器，以达到要求消声降噪要求。消声器对风道内的中高频噪音具有良好的消声效果。

中效出风段：

一般配置在净化空调机组上，如药厂、食品厂、医院使用的有较高洁净级别要求的组合式空调机组上，本功能段具有中效过滤和静压箱的作用。

杀菌段：

一般配置在净化空调机组上，如生物实验室、医院手术室等对空气含菌量有特殊要求的场所，本段采用高透紫率的紫外线杀菌灯,或光触媒纳米杀菌器。

组合式空调机组首先需要了解信息：

空气处理机组

空气处理机组：又称柜式风机盘管机组、柜式空调机组、变风量空调机组(加装控制箱)、新风机组(新风工况)、风柜、空气调节箱等，是由低噪音风机、表冷器、框架、面板及空气过滤器等部件组成。

空气处理机组的功能是对空气进行降温除湿，冷却干燥，加热加湿，净化过滤等处理，并把处理后的新鲜空气通过风管等送到空调区域。

空气处理机组主要结构型式

空气处理机组的基本组成部分

轴流风机:

相同的叶轮直径,相同的转速，轴流风机比离心风机的风量大，风压小，风机效率低。一般应用于无送风距离要求的场合。

离心风机:

相同的叶轮直径,离心风机的压力高，风机效率高。所以，空调箱用的基本上全是离心风机！

如何正确选择空气处理机组：

1、确定最大的迎风面速度：--制造商:2.5m/s； --设计者:2.0~2.5m/s； 控制风速是为了防止将冷凝水带入风管。

2 、根据负荷确定需要的风量CFM。

3 、计算所需的迎风面面积(风量CFM/最大速度)。

4 、选择机组的迎风面积大于所需值。

5 、确定冷冻水进口温度。

6 、根据负荷计算确定盘管进风与出风的状态（干,湿球温度）。

7、确定水侧压降的限度等。

8 、根据总的盘管显热负荷选择盘管。

9、检测盘管的容量=>总的盘管负荷。

10、从可选范围内选择设备。

===========================
