深入解析风机盘管：结构、原理及分类

01风机盘管概念

风机盘管机组简称风机盘管，是中央空调系统中的核心组件之一，主要负责调节室内温度和湿度，从而提供舒适的室内环境。它的基本结构包括盘管、风机、控制器和外壳等部分。

盘管是风机盘管的核心部分，主要用于换热；

风机则负责驱动空气流动，以增加换热效率；

控制器用于调节温度和湿度，以确保室内空气舒适度；

外壳则起到保护内部组件的作用，同时也具有美观的效果。

02风机盘管工作原理

风机盘管的工作原理基于空气与冷媒的热交换。热交换过程是通过风机驱动的强制对流来实现的。

在制冷模式下，低温低压的冷媒进入盘管，与室内高温空气进行热交换，使得空气被冷却。

在制热模式下，高温高压的冷媒进入盘管，与室内低温空气进行热交换，使得空气被加热。

03风机盘管性能参数指标

风机盘管是空调系统中的末端装置，其性能直接影响到室内空气的温度、湿度控制以及空气质量。以下是评判风机盘管性能的关键参数：

风量（Air Flow Rate）：风机盘管的风量是指单位时间内通过盘管的空气体积，通常以立方米每小时（m³/h）为单位。风量大小直接决定了机组的制冷或制热能力在空间内的分布和循环效率。

制冷量/制热量（Cooling/Heating Capacity）：制冷量指的是风机盘管在一定条件下，单位时间内从空气中移除的热量总量，通常以千瓦（kW）表示。制热量则是指在冬季运行时，能够向室内提供的热量总量。

水流量（Water Flow Rate）：水流量对于换热效果至关重要，它决定了通过盘管的冷却水或热水与空气进行热交换的速度和效率。

进水/出水温度（Inlet/Outlet Water Temperature）：进水温度是指进入风机盘管的冷冻水或热水温度，出水温度则是经过热交换后的水温。这两个参数直接影响了换热效率和制冷/制热量。

静压（Static Pressure）：静压是指风机盘管克服送风管道阻力的能力，不同型号的风机盘管有不同的静压等级，适用于不同压力要求的空调系统。

噪声（Noise Level）：风机盘管在运行过程中产生的噪音水平也是重要的性能参数之一，关系到室内环境的舒适度。（普通≤40dB(A) / 低音≤35dB(A)）

冷凝水盘设计（Condensate Pan Design）：冷凝水盘的设计影响着排水效果和防霉抗菌性能。

04风机盘管类型及适用场所

根据不同的分类方式，风机盘管有多种类型，并适用于不同场所：

深入解析风机盘管：结构、原理及分类（系列一）（温控器厂家）

按照用途分类：

恒温恒湿型风机盘管：适用于对室内环境温湿度要求非常严格的场所，如实验室、医院手术室、精密仪器车间等。

冷暖型风机盘管：具备制冷和制热双重功能，广泛应用于商业楼宇、办公室、酒店客房、家庭住宅等需要全年提供舒适空调的场所。

新风型风机盘管：结合新风系统使用，能够在调节室内温度的同时引入新鲜空气，常见于会议室、教室、图书馆、商场等人流量大且空气质量要求较高的场所。

按照安装方式分类：

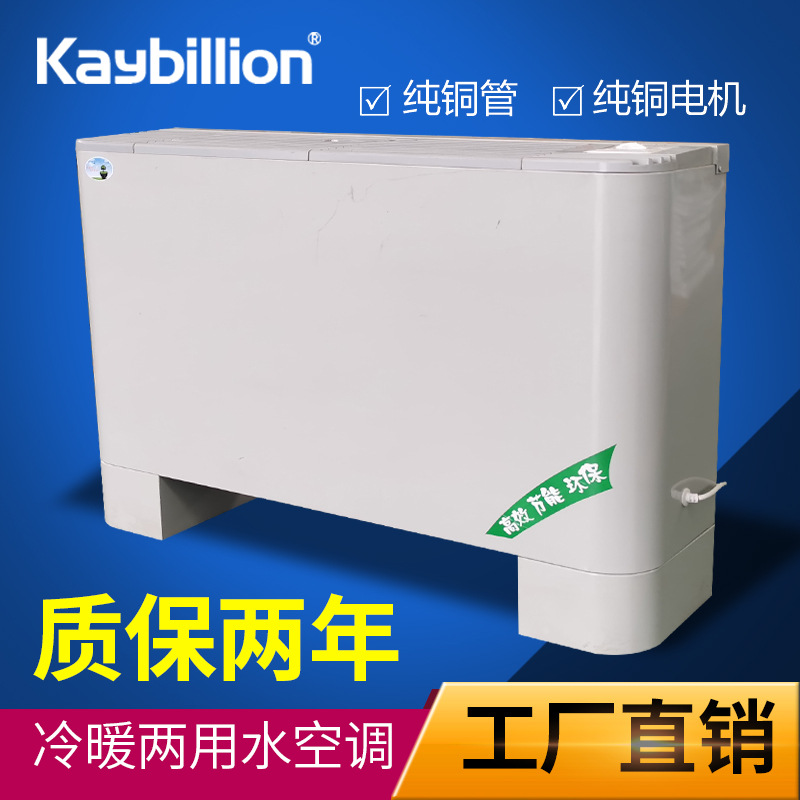

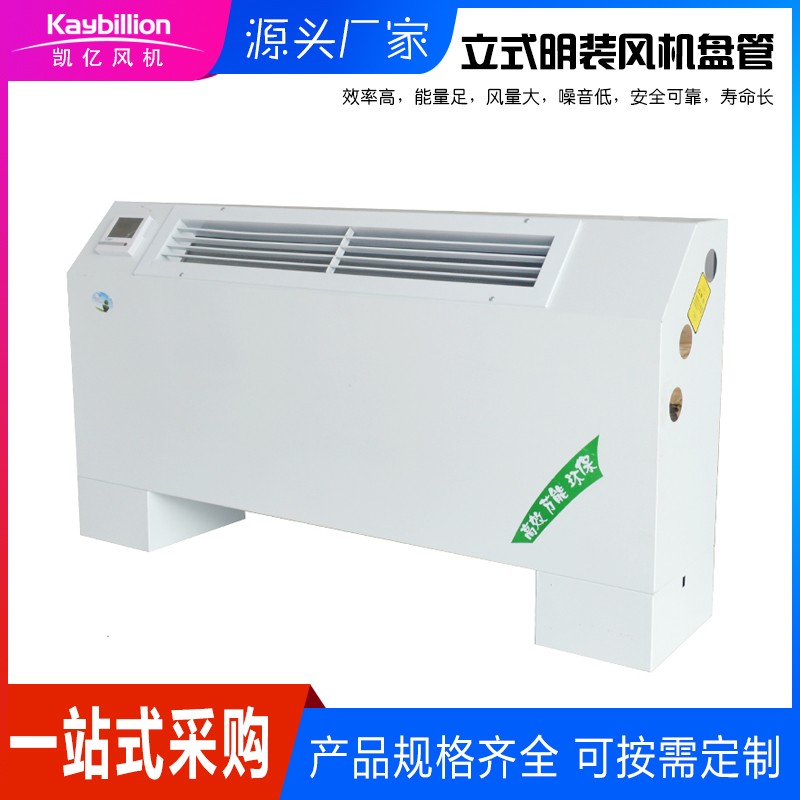

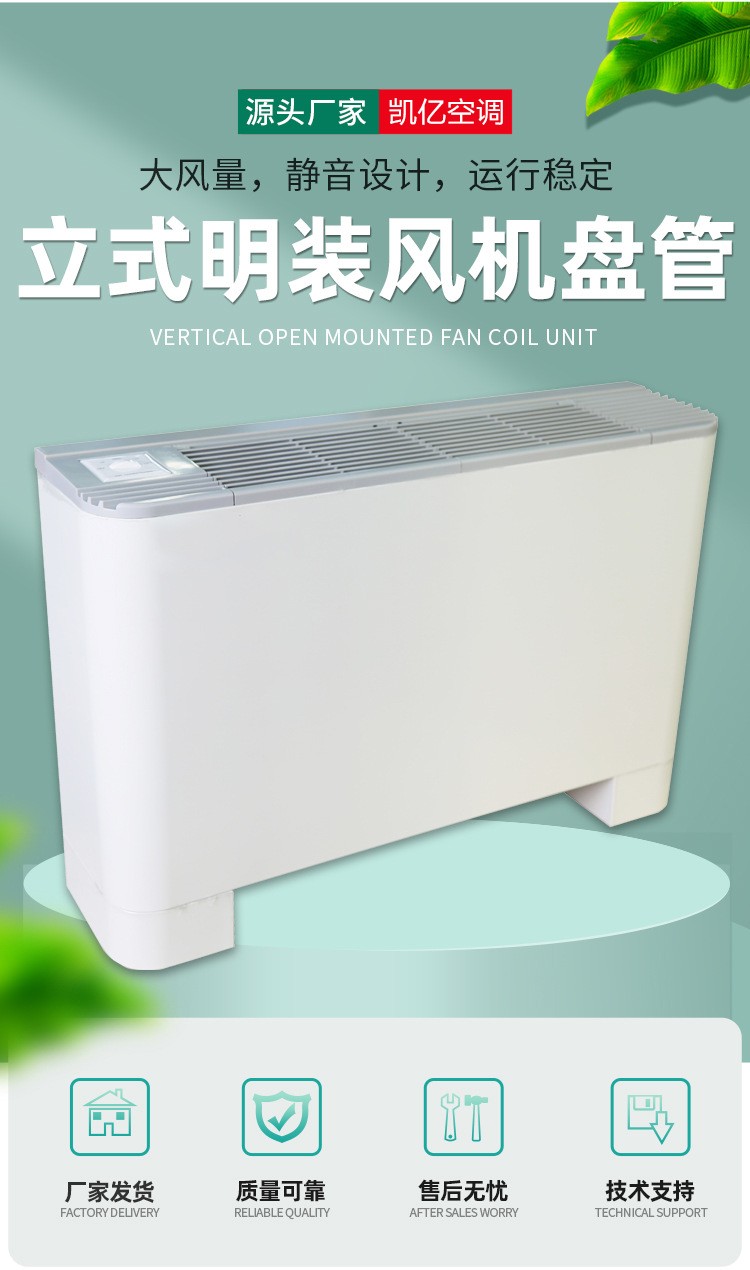

立式风机盘管：通常立式放置，占用空间相对较小，适合安装在房间角落或狭小空间内。

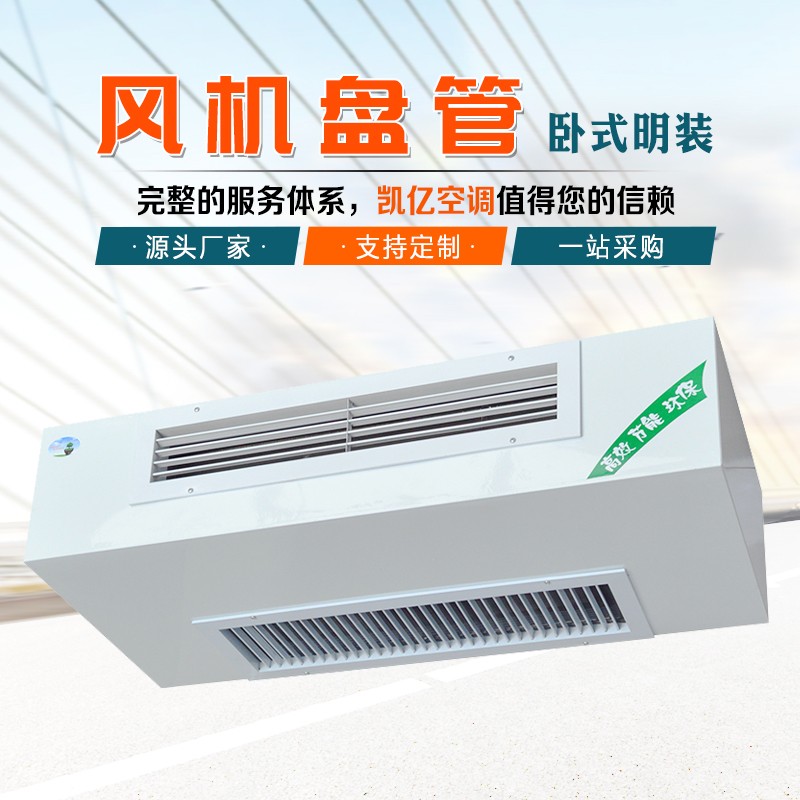

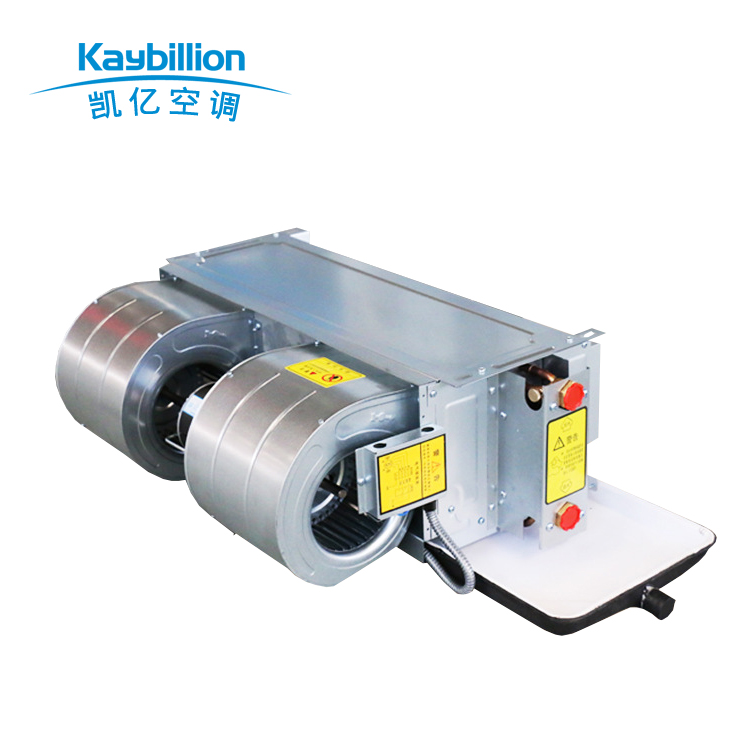

卧式风机盘管：平卧安装，适合置于天花板吊顶内或者地板下方的空间中。

壁挂式风机盘管：直接挂在墙壁上，节省地面空间，常用于家庭卧室、小型办公室等地方。

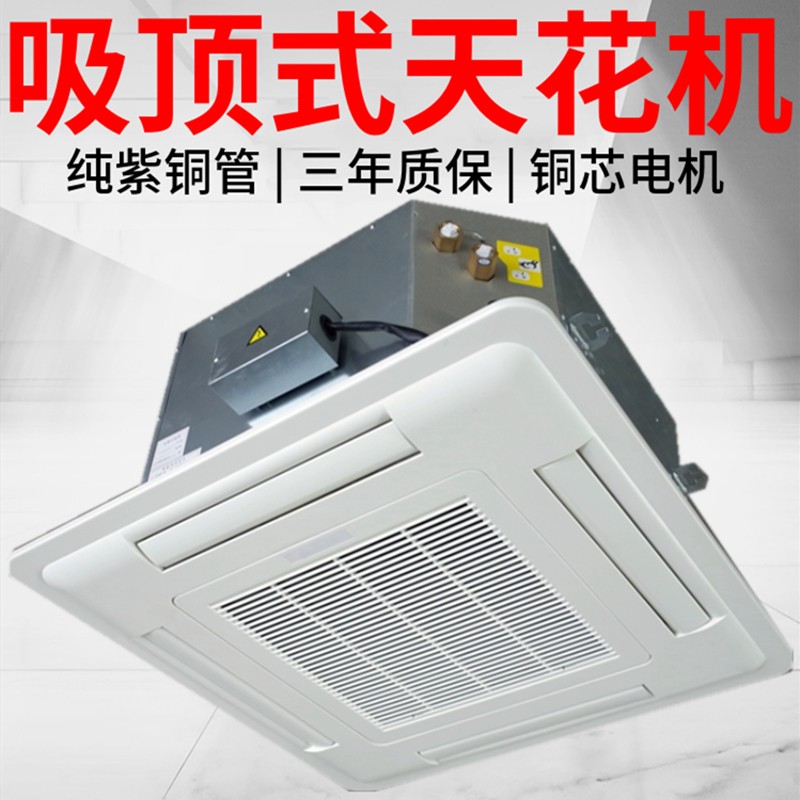

卡式风机盘管（又称嵌入式风机盘管）：主要嵌入在天花板内部，与装饰融为一体，既美观又节省空间，适用于各类现代装修风格的商用及居住空间。

===========================

凯亿网宣办：李 2024.6.14

===========================
