数显温控器工作原理

一、概述

  数显温控器是一种常见的温度控制设备，广泛应用于工业、家用等领域。它的主要功能是测量和控制温度，并通过数码显示屏显示当前温度值，本文将详细解释数显温控器的工作原理，包括传感器、控制器和显示屏的作用和工作方式。

二、传感器

  数显温控器的核心部件是温度传感器。传感器负责测量环境温度，并将温度值转换为电信号。常见的温度传感器有热电偶、热敏电阻、半导体传感器等。以下以热敏电阻为例，详细解释传感器的工作原理。

  热敏电阻是一种电阻值随温度变化的元件。它的电阻值与温度成正比，随着温度的升高，电阻值增大；温度降低，电阻值减小。数显温控器中常用的热敏电阻材料有铜、镍、铂等。

  传感器的工作原理是利用热敏电阻的特性，将温度转换为电阻值。传感器通常与一个电桥电路相连，电桥电路中包含一个被称为基准电阻的元件。基准电阻的电阻值与传感器在某个参考温度下的电阻值相等。

  当温度发生变化时，传感器的电阻值也发生变化。这导致电桥电路中的电阻差发生变化，进而改变电桥电路的电压输出。

  电桥电路的输出电压与传感器的电阻差成正比，通过测量输出电压的大小，可以推算出当前温度值。

三、控制器

  控制器是数显温控器的核心部件之一，负责接收传感器的电信号，并根据设定的温度范围进行控制。控制器通常由微处理器或专用芯片组成，具有温度检测、比较、控制和显示等功能。

  控制器的工作原理是通过与传感器相连的电路，将传感器输出的电信号转换为数字信号。这些数字信号经过处理后，与设定的温度范围进行比较。

  当当前温度超出设定的温度范围时，控制器会触发相应的控制动作。例如，如果当前温度高于设定的温度上限，控制器会打开制冷设备，降低温度；如果当前温度低于设定的温度下限，控制器会打开加热设备，提高温度。

  控制器还可以根据需要进行温度调节，通过控制设备的工作状态来维持温度在设定范围内。这种调节通常使用PID控制算法，根据当前温度与设定温度之间的偏差大小，调整设备的工作强度，以快速稳定地将温度调整到设定值。

四、显示屏

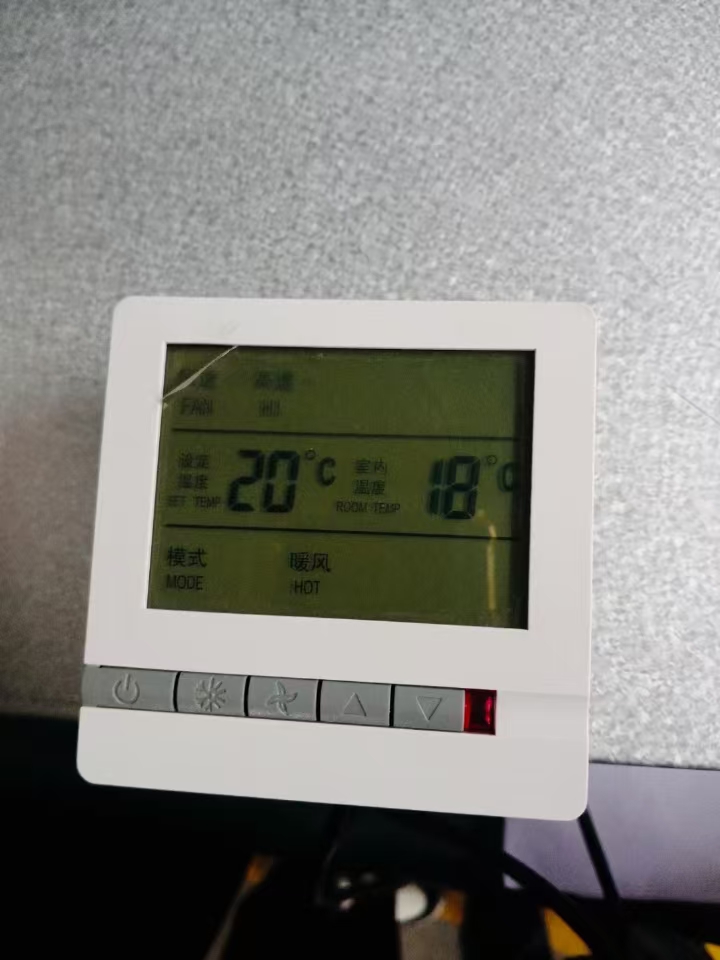

  数显温控器的另一个重要组成部分是显示屏。显示屏通常采用数码显示技术，用于实时显示当前温度值。数显温控器的显示屏一般为液晶显示屏，可以显示数字、符号和单位等信息。

  显示屏的工作原理是通过控制电路将数字信号转换为液晶显示的图像。液晶显示屏由许多液晶单元组成，每个液晶单元可以控制光的透过程度。通过控制液晶的透过程度，可以显示出不同的数字和符号。

  数显温控器的显示屏通过接收控制器发送的数字信号，将当前温度值显示出来。显示屏通常还会显示设定温度、状态指示等相关信息，以方便用户进行操作和监控。

五、总结

  数显温控器通过传感器测量温度，并将温度转换为电信号。控制器接收传感器的电信号，并根据设定的温度范围进行控制。显示屏通过接收控制器发送的数字信号，将当前温度值显示出来。这三个组成部分共同工作，实现了温度的测量、控制和显示功能。

  数显温控器的工作原理相对简单，但在实际应用中，需要根据县体的需求选择合适的传感器、控制器和显示屏，并进行适当的参数设置和校准，以达到精确、稳定和可靠的温度控制效果。
